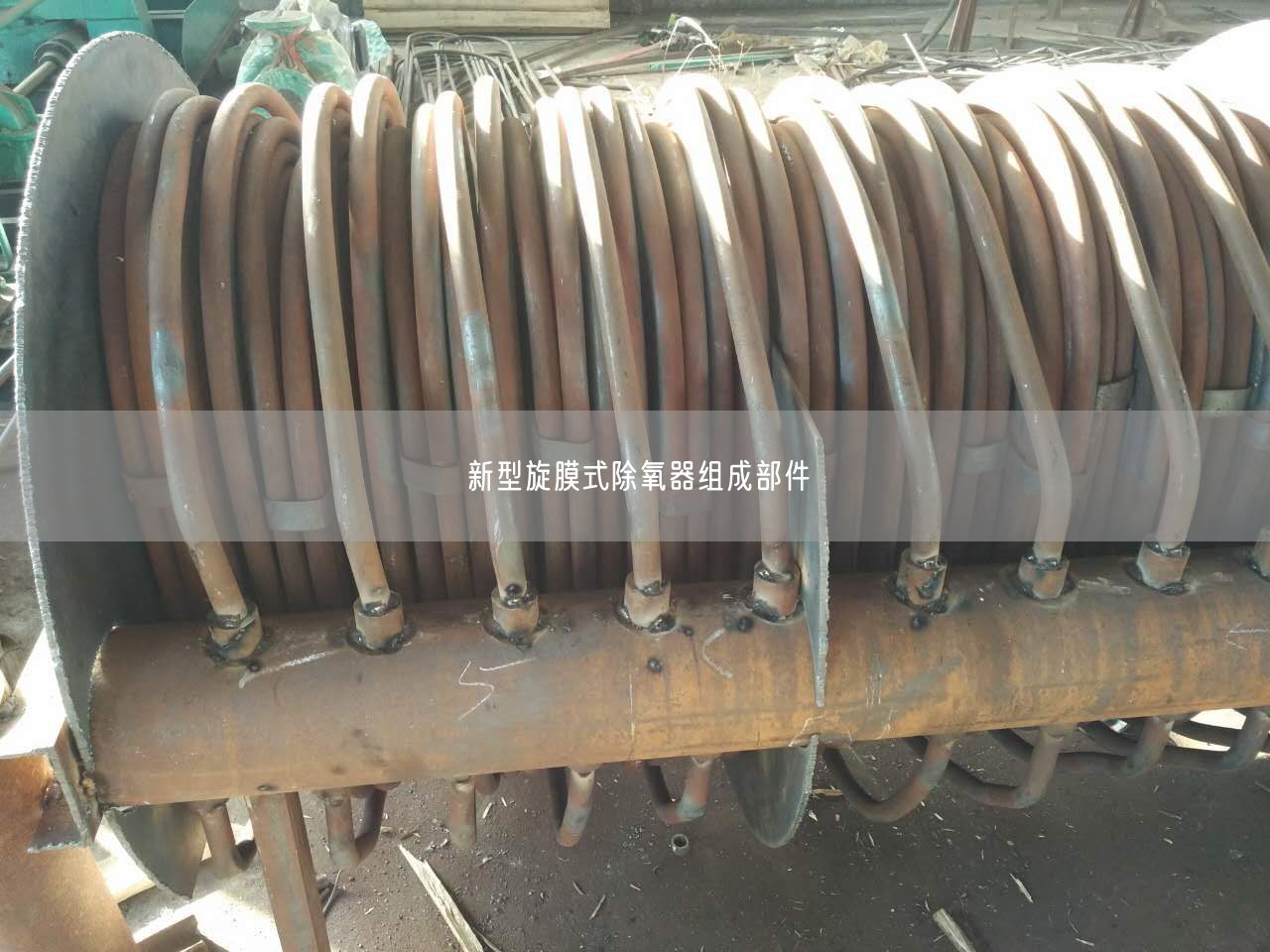

新型旋膜式除氧器组成部件

发布时间:2024-09-20 01:04:01浏览数:

一、旋膜式除氧器的结构
旋膜式除氧器主要是由外壳、新型旋膜器、淋水篦子、蓄热填料液汽网、水箱、防排汽带水装置等组成
　　1. 除氧器外壳是由筒身和冲压随园形封头焊制成。中、小低压除氧器配有一对法兰联接上下部，供装配和检修用，高压除氧器装有供检修的人孔。
　　2. 除氧器新型旋膜器由水室、汽室、旋膜器、凝结水接管、补充水接管、压力表座、温度表座组成。新型旋膜器的旋膜管内增加了水膜导向装置，即使低负荷运行时也能强力旋膜，保持良好的水膜裙。凝结水、化学补水、经起膜器呈螺旋状按设汁一定的角度喷出旋转，形成水膜裙，水膜裙象纸一样簿。并与遥遥加热蒸汽接管引进的加热蒸汽压力≥0.3Mpa，蒸汽温度≥180℃进行热交换，形成了遥遥除氧，遥遥除氧给水经过水篦子与上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度即低于饱和温度23℃，并进行粗除氧。一般经此旋膜段可除去给水中含氧量的9096%左右。
　　3. 除氧器淋水篦子是由数层交错排列的角形钢制件组成，经旋膜器粗除氧的给水在这里进行二次分配，呈均匀雨雾状落到装在其下的液汽网上。
　　4. 除氧器蓄热填料液汽网是由许多形状尺寸相同的单元组成的SW型网孔波纹填料，组成的一个圆筒体，该规整填料保持丝网波纹填宵和孔板波纹填料的优点外，而且通量大，压降小、操作弹遥遥大，分离效率高、能耗低，永远不脱落等特点。蓄热填料本身就是二次蒸汽的蓄热器，给水与蓄热器充分热交换，达到了深度除氧的目的，低压大气式除氧器出水含氧量≤10ug/L，除氧条件正常。
